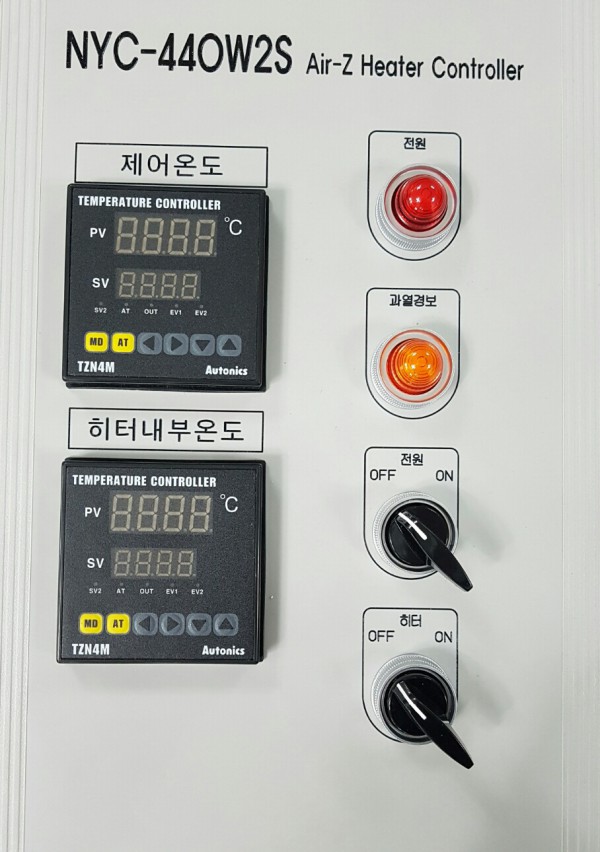

Air-Z Heater Controller (NYC-440W2S)

페이지 정보

작성자 NISSI-YGC 작성일16-12-07 12:00 조회2,089회 댓글0건

본문

폐사의 Air-Z Heater 전용 Controller로써 타업체의 Controller보다 저렴하고 운용성이 탁월한 제품을 소개합니다.

1. 규격명 : NYC-440W2S (2 Sensor로 운용이 가능하며, 35A 용량의 Heater까지 사용이 가능)

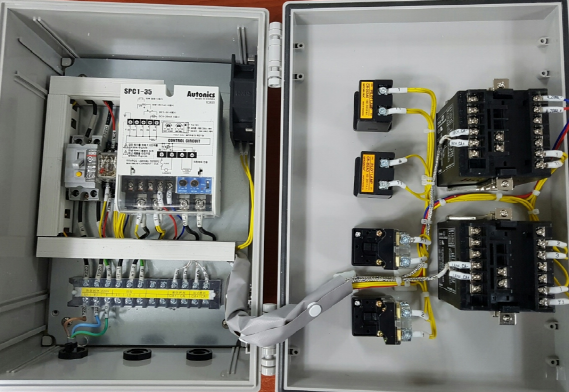

2. 제품의 구성
 - 외함 : 250Wx350Hx160D(PVC)
 - 차단기 : 32GRHC-15A
 - 온도 콘트롤러 : TZN4M-14R, TZN4M-R4C
 - 전력조정기 : SPC1-35
 - 스위치 : LAMP/SELECTOR
 - 쿨링팬 : 8025SHL (보호망포함)
 - 흡입필터 : 92X92
 - 기타 전선 및 단자대/덕트

3. 운영방법
  1) 히터의 전원케이블과 센서케이블을 연결시켜줍니다
  2) 제어함의 전원케이블을 콘센트 또는 전원터미널에 접속하여 전원을 입력시킵니다.
  3) 제어함 내 차단기를 On 상태로 위치합니다.
  4) 히터에 compressor를 연결시키고 압축공기를 공급합니다.
  5) 제어함의 뚜껑을 닫고 전원스위치를 On 상태로 위치합니다.
  6) 제어온도 Controller의 설정온도(SV)값을 입력 후 MD버튼을 누릅니다.
  7) 히터내부온도 Controller의 설정온도(SV)값을 입력 후 MD버튼을 누릅니다.
  7) AT버튼을 1~2초간 눌러서 Auto tuning으로 전환하여 토출온도(PV)가 일정하게 유지되도록 기다리시면 됩니다.
  8) 이 상태로 제어함을 운용하시면 되며 AT가 잡히면 온도는 ±1℃ 이내로 열풍온도가 유지됩니다.
